Cuando necesita reproducir un tejado, una pérgola o una marquesina existente, una de las primeras preguntas es: ¿cuántos grados tiene la inclinación de la viga? No necesita un costoso medidor digital de ángulos. Con dos escuadras de carpintero, un nivel y una cinta métrica puede calcular el ángulo con precisión en pocos minutos.
Qué necesita
- Dos escuadras de carpintero
- Un nivel de burbuja
- Una cinta métrica o regla
- Una calculadora o smartphone
La idea básica
Las dos escuadras permiten crear un pequeño marco de medición en ángulo recto junto a la viga inclinada. Debe medir:
- Recorrido horizontal — la distancia horizontal
- Elevación — la diferencia vertical de altura en esa distancia
Estas dos medidas forman un triángulo rectángulo. El ángulo de la viga se calcula a partir de la relación entre la elevación y el recorrido horizontal.
Método paso a paso

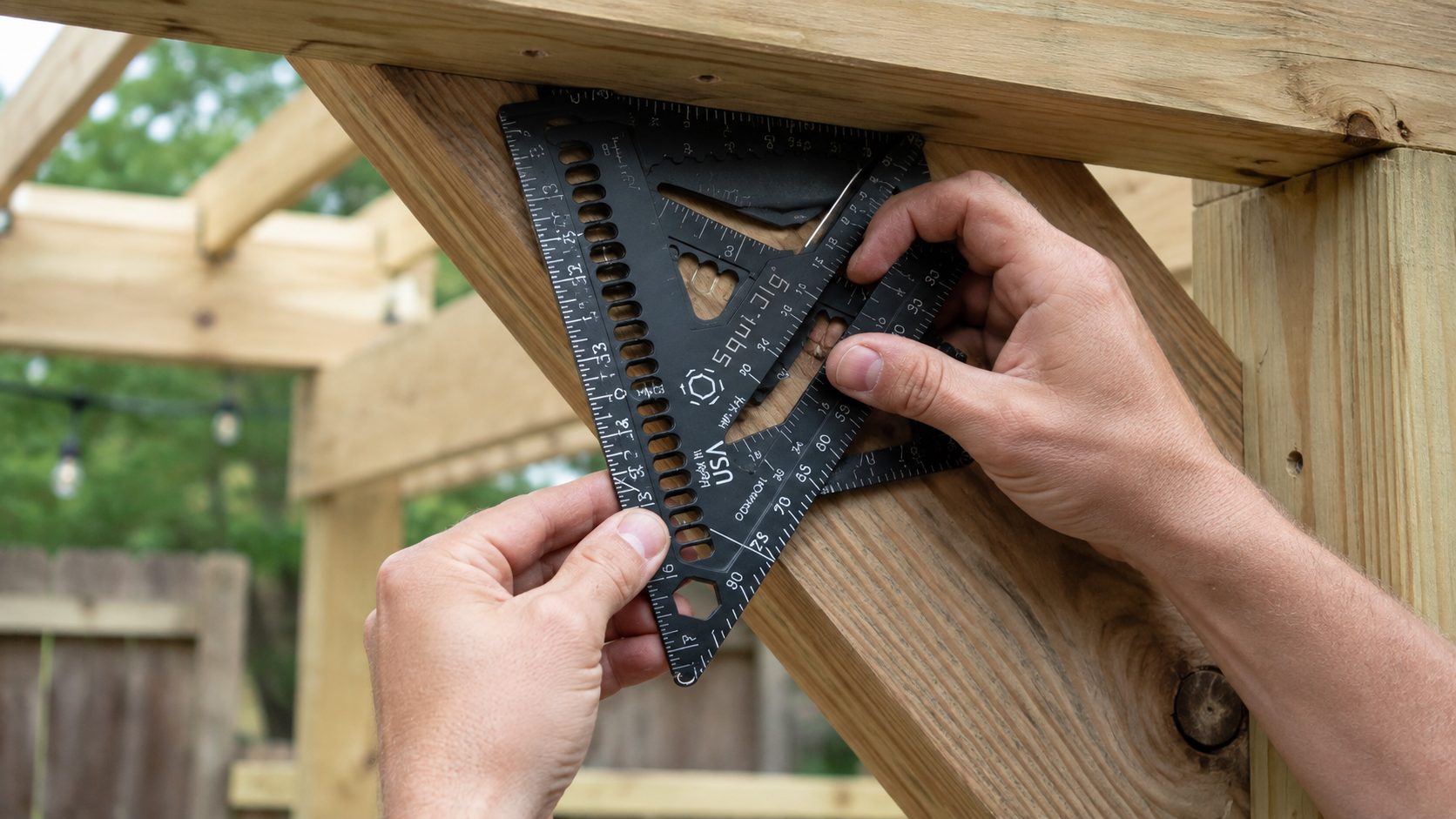

- Coloque la primera escuadra contra la parte inferior o lateral de la viga. Uno de sus bordes debe quedar firmemente apoyado sobre la superficie inclinada.
- Utilice la segunda escuadra para crear una referencia vertical. Apóyela contra la primera de modo que ambas formen claramente un ángulo recto.
- Nivele la referencia horizontal. Compruebe con el nivel que la línea considerada horizontal esté realmente nivelada.
- Mida el recorrido horizontal. Para facilitar el cálculo, utilice 100 mm, 200 mm, 500 mm o 1.000 mm.
- Mida la elevación vertical. Mida cuánto sube la viga a lo largo del recorrido horizontal elegido.
Fórmula para calcular el ángulo
Ángulo = arctan(elevación ÷ recorrido horizontal)
Utilice la función tangente inversa, indicada como tan⁻¹ o atan, en la calculadora.
Ejemplo 1
Si la viga sube 87 mm en un recorrido horizontal de 1.000 mm:
Ángulo = arctan(87 ÷ 1.000) = aproximadamente 5°
Ejemplo 2
Si la viga sube 140 mm en un recorrido horizontal de 1.000 mm:
Ángulo = arctan(140 ÷ 1.000) = aproximadamente 8°
Tabla de referencia rápida
| Ángulo | Elevación por 1.000 mm | Pendiente en porcentaje |
|---|---|---|
| 5° | 87 mm | 8,7% |
| 8° | 141 mm | 14,1% |
| 10° | 176 mm | 17,6% |
| 15° | 268 mm | 26,8% |
| 30° | 577 mm | 57,7% |
No confunda grados con porcentajes
Una pendiente del 10% no equivale a 10°. Una pendiente del 10% sube 100 mm por cada 1.000 mm horizontales y corresponde aproximadamente a 5,7°. Es uno de los errores más habituales al pedir conectores o cortar vigas de cubierta.
Cómo mejorar la precisión
- Mida sobre la mayor distancia horizontal que resulte práctica.
- Compruebe el resultado al menos en dos puntos diferentes.
- Asegúrese de que la madera no esté torcida ni curvada.
- Mida la viga estructural, no las tejas ni el revestimiento decorativo.
- Redondee únicamente después de completar el cálculo.
Por qué importa el ángulo exacto
El ángulo correcto influye en los cortes de las vigas, la elección de los conectores, el drenaje del tejado, la altura final y la alineación de toda la estructura. Incluso una diferencia de dos o tres grados puede provocar huecos visibles y problemas de montaje.
LuxShade fabrica conectores metálicos para pérgolas y marquesinas de madera con ángulos estándar y personalizados. Antes de pedir conectores inclinados, mida cuidadosamente el recorrido horizontal y la elevación o envíenos un croquis claro con las dimensiones.
¿Necesita ayuda para elegir el ángulo correcto del conector? Envíenos el recorrido horizontal y la elevación vertical de su estructura y le ayudaremos a determinar el ángulo necesario.
Importante: Este método determina únicamente la geometría. Las secciones y luces de las vigas, las cargas de nieve y viento y los detalles de fijación deben ser revisados por separado por un técnico cualificado cuando sea necesario.
